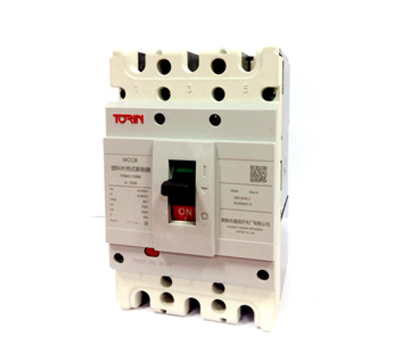

TRM3系列塑料外壳式断路器

TRM3系列塑料外壳式断路器 - 相关下载
TRM3系列塑料外壳式断路器 - 详细参数与说明

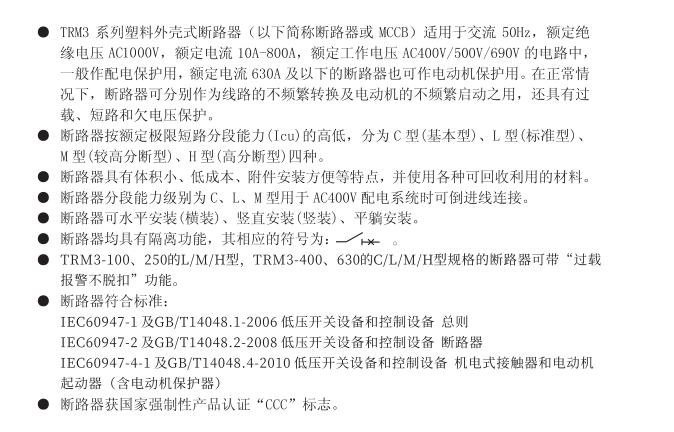

概述:

●  TRM3系列塑料外壳式断路器(以下简称断路器或MCCB)适用于交流50Hz,额定绝缘电压AC800V,额定电流10A-800A,额定工作电压AC400V/690V的电路中,一般作配电保护用,额定电流630A及以下的断路器也可作电动机保护用。在正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁启动之用,还具有过载、短路和欠电压保护。

●  断路器按额定极限短路分段能力(Icu)的高低,分为C(基本型)L(标准型)M(较高分断型)H(高分断型)四种。

●  断路器具有体积小、低成本、附件安装方便等特点,并使用各种可回收利用的材料。

●  断路器分段能力级别为CLM型用于AV400V配电系统时可倒进线连接。

●  断路器可水平安装(横装)、竖直安装(竖装)、平躺安装。

●  断路器均具有隔离功能,其相应的符号为:

●  断路器符合标准:IEC60947-1及GB14048.1-2006,IEC60947-2及GB14048.2-2008,IEC60947-4-1及GB14048.4-2010。

●  断路器获国家强制性产品认证“CCC”标志。



正常使用条件和安装条件

●  周围空气温度为-5℃~+40℃;

●  安装地点的海拔不超过2000m;

●  安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施;

●  污染等级为3级;

●  断路器主电路安装类别为Ⅲ,其余辅助电路、控制电路安装类别为Ⅱ;

●  断路器适用于电磁环境A

●  湿热带型断路器(TH)通过GB/T2423.4GB/T2423.18试验要求,能耐受潮湿空气、盐雾、油雾、霉菌的影响;

●  断路器安装的最大倾斜度为±22.5°;

●  断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方;

●  断路器应安装在没有雨雪侵袭的地方;

●  可运行条件:

断路器通过GB/T2423.1GB/T2423.2的试验要求,周围空气温度可低至-25℃、高至+70(超过+40℃降容使用,详见样本)

海拔至2500m特性不受影响(超过2500m降容使用,详见样本)

●  存储条件:周围空气温度为-40℃~+70℃。
