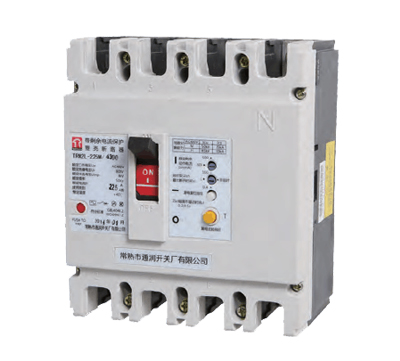

TRM2L系列带剩余电流保护塑料外壳式断路器

TRM2L系列带剩余电流保护塑料外壳式断路器 - 相关下载
样本下载 - 下载
TRM2L系列带剩余电流保护塑料外壳式断路器 - 详细参数与说明

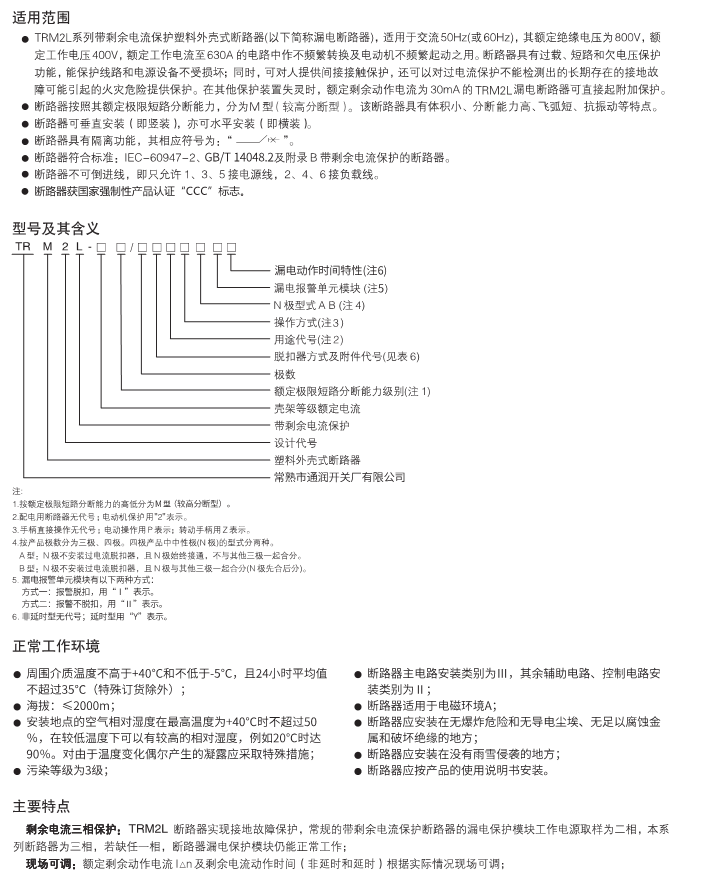

适用范围:

TRM2L系列带剩余电流保护塑料外壳式断路器(以下简称漏电断路器),适用于交流50Hz(或60Hz),其额定绝缘电压为800V,额定工作电压400V,额定电流至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏。同时,可对人提供间接接触保护,还可以对电流保护不能检测出的长期存在的接地故障可能引起的火灾危险提供保护。在其他保护装置失灵时,额定剩余动作电流为30mA的TRM2L漏电断路器可直接起附加保护。
断路器按照其额定极限短路分断能力,分为M型(较高分断型)、H型(高分断型四极无H型)二种。该断路器具有体积小、分断能力高、飞弧短、抗振动等特点。
断路器可垂直安装(即竖装),亦可水平安装(即横装)。
断路器具有隔离功能。
断路器符合标准:IEC-60947-2、GB-14048.2及附录B带剩余电流保护的断路器。
断路器符合不可倒线,即只允许1、3、5接电源线,2、4、6接负线。

断路器获国家强制性产品认证“CCC”标志。

主要特点:
剩余电流三相保护:TRM2L断路器实现接地故障保护,常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相,本系列断路器为三相,若缺任一相,断路器漏电保护模块仍能正常工作;
现场可调:额定剩余动作电流及剩余电流动作时间(非延时和延时)根据实际情况现场可调;
低电压保护:当相电压降至50V,漏电保护模块仍能正常工作;
具有漏电报警输出功能:当设备或线路的剩余电流,达到或超过设定值,带漏电报警单元模块的断路器输出一个无源接点信号,驱动相应的报警装置;
安装具有互换性:外形尺寸和安装尺寸与TRM2系列断路器同规格相同,具有良好的互换性。
正常工作环境:
a.周围介质温度不高于+40℃和不低于-5℃,且24小时平均值不超过35℃(特殊订货除外)

b.海拔不超过2000m

c.安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时达到90%.对于温度变化偶尔产生的凝露应采取特殊措施
d.污染等级为3级
e.断路器主要电路安装类别为Ⅲ,其余辅助电路、控制电路安装类别为Ⅱ;
f.断路器适用于电磁环境A
g.断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属盒破坏绝缘的地方;
h.断路器应安装在没有雨雪侵袭的地方
i.断路器应按产品的使用说明书安装
